Når du står med et eldiagram i hånden – måske i forbindelse med en renovering, et nyt køkken eller blot for at forstå, hvordan dit hus er forbundet elektrisk – kan det hurtigt virke som et fremmed sprog. Linjer, symboler og tal danner et netværk, der ved første øjekast kan virke uoverskueligt. Men med lidt viden kan du faktisk få stor indsigt i, hvordan strømmen bevæger sig gennem dit hjem, og hvordan installationerne hænger sammen. Denne guide hjælper dig med at forstå de vigtigste symboler og principper i eldiagrammer, så du som boligejer kan læse og bruge dem i praksis.

Hvad er et eldiagram?

Et eldiagram er en teknisk tegning, der viser, hvordan de elektriske komponenter i en installation er forbundet. Det bruges af elektrikere til at planlægge, udføre og fejlfinde elinstallationer. For boligejere kan det være nyttigt at kende til diagrammet, når man skal forstå, hvor strømmen kommer fra, og hvordan kontakter, stikkontakter og lamper hænger sammen.

Der findes flere typer eldiagrammer, men de mest almindelige i boligsammenhæng er:

• Hoveddiagram (enlinjediagram) – viser de overordnede forbindelser mellem sikringer, grupper og forbrugere.
• Koblingsdiagram – viser, hvordan ledningerne rent faktisk er forbundet i praksis.
• Funktionsdiagram – illustrerer, hvordan en installation fungerer, fx hvordan en lampe tændes fra to steder.

Læs også:

Sådan planlægger du et sikkert og enkelt elprojekt i hjemmet

El

Et elprojekt i hjemmet kræver både overblik og omtanke. Denne guide hjælper dig med at planlægge arbejdet trin for trin, så du får et sikkert, lovligt og veludført resultat – uanset om du gør det selv eller får hjælp af en elektriker.

Solcellevedligeholdelse året rundt – planlæg efter sæsonernes skift

El

Solceller passer stort set sig selv, men med lidt planlagt vedligeholdelse kan du sikre optimal ydeevne gennem alle fire årstider. Læs hvordan du tilpasser plejen af dit anlæg efter vejret og holder det effektivt i mange år frem.

Integrér opladningsstationen elegant i haven eller carporten

El

Opladningsstationen behøver ikke at skille sig ud som et teknisk element. Med de rette materialer, løsninger og designvalg kan du skabe en elegant og funktionel integrering, der passer perfekt til dit hjem og din elbil.

Små opladninger, stort forbrug? Sådan påvirker dine enheder dit elforbrug

El

Smartphones, høretelefoner og smartwatches fylder hverdagen – men hvor meget strøm bruger de egentlig? Få indsigt i, hvordan dine daglige opladninger påvirker elforbruget, og lær, hvordan du kan spare energi med enkle ændringer i dine vaner.

De mest almindelige symboler

For at kunne læse et eldiagram skal du kende de grundlæggende symboler. De er standardiserede, så de betyder det samme uanset, hvem der har tegnet diagrammet.

Her er nogle af de mest brugte symboler i boliginstallationer:

• Stikkontakt – vises som en cirkel med to små streger eller prikker. En dobbeltstikkontakt markeres med to symboler side om side.
• Afbryder (kontakt) – tegnes som en skrå streg, der bryder en linje. En dobbelt afbryder har to parallelle skrå streger.
• Lampe eller lyskilde – vises som en cirkel med et kryds i midten.
• Sikringsgruppe – markeres ofte med et rektangel og en angivelse af sikringstype eller ampereværdi.
• Jordforbindelse – symboliseres med tre vandrette linjer, der bliver kortere nedad.

Når du først kender symbolerne, bliver det langt lettere at følge strømmen gennem diagrammet og forstå, hvordan installationen fungerer.

Sådan læser du et eldiagram trin for trin

At læse et eldiagram handler om at følge strømmen fra start til slut. Her er en enkel fremgangsmåde:

1. Start ved tavlen – find hovedsikringen eller gruppetavlen. Herfra fordeles strømmen ud til de forskellige kredse i huset.

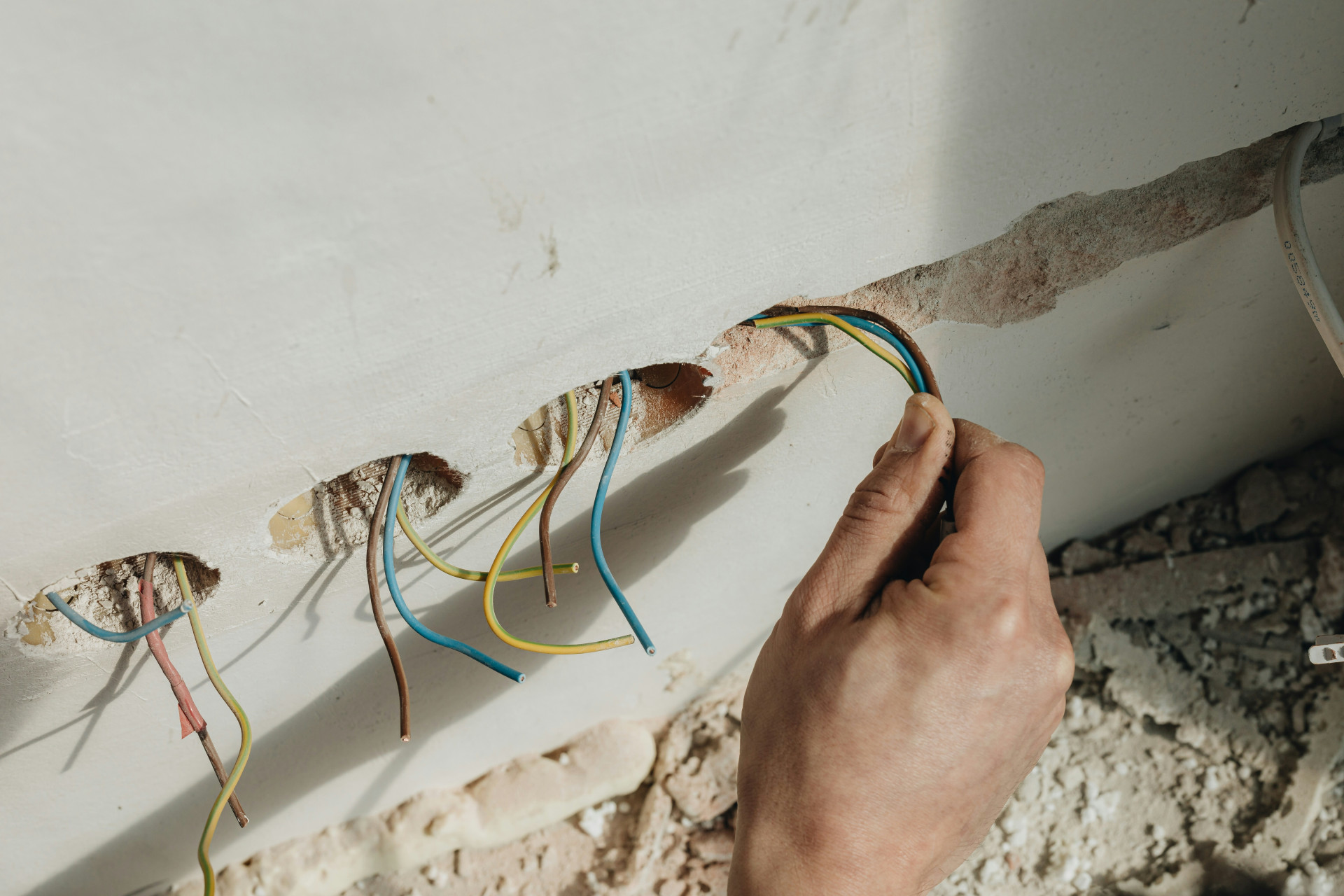

2. Følg linjerne – linjerne repræsenterer ledninger. De kan være farvekodede i virkeligheden (fx brun for fase, blå for nul, gul/grøn for jord), men i diagrammet er de typisk ensfarvede.
3. Identificér komponenterne – se, hvilke symboler der er forbundet. En kontakt, der fører til en lampe, viser fx, at kontakten styrer den pågældende lampe.
4. Se på forbindelserne – nogle installationer har parallelle forbindelser (flere lamper på samme kreds), mens andre er seriekoblede (fx en lampe, der kun tænder, når en bestemt kontakt aktiveres).
5. Tjek mærkninger – mange diagrammer har numre eller bogstaver, der henviser til bestemte ledninger eller komponenter. De gør det lettere at finde rundt i større installationer.

Hvorfor det er nyttigt for boligejere

Selvom du som boligejer ikke må udføre faste elinstallationer selv, er det en stor fordel at kunne læse og forstå eldiagrammer. Det giver dig:

• Overblik over, hvordan dit hjem er forbundet elektrisk.
• Tryghed ved at kunne følge med, når elektrikeren forklarer ændringer eller fejl.
• Mulighed for planlægning, hvis du fx skal have installeret nye stikkontakter, lamper eller udtag.
• Bedre kommunikation med håndværkere, fordi du kan tale ud fra det samme grundlag.

Et eldiagram kan også være en hjælp, hvis du skal dokumentere installationen ved salg af huset eller ved forsikringssager.

Gode råd, når du arbejder med eldiagrammer

• Gem altid dokumentationen – sørg for, at du har en kopi af eldiagrammet for dit hus. Det kan spare tid og penge ved fremtidige reparationer.
• Brug farver og noter – hvis du selv laver små ændringer (fx udskifter en lampe), kan du markere det på en kopi af diagrammet.
• Hold dig til det lovlige – husk, at faste installationer skal udføres af autoriserede elektrikere. Du må dog gerne selv udskifte stikpropper, lamper og lignende.
• Spørg fagfolk – hvis du er i tvivl om, hvordan noget hænger sammen, så spørg en elektriker. Det er bedre end at gætte.

Et sprog, der kan læres

Elteknik kan virke kompliceret, men eldiagrammer er i virkeligheden et visuelt sprog, der kan læres med lidt tålmodighed. Når du først forstår symbolerne og logikken bag, får du et værdifuldt redskab til at forstå dit hjems elektriske system – og til at tage mere kvalificerede beslutninger, når du skal have udført elarbejde.

At kunne læse et eldiagram handler ikke om at blive elektriker, men om at blive en mere oplyst boligejer. Og det kan i sidste ende gøre både dit hjem og din hverdag mere sikker.
